引言

1

什么是AcrelCloud-1000電力運維云平臺？

2

為什么需要電力運維云平臺？

3

運維云平臺適用于哪些場景？

4

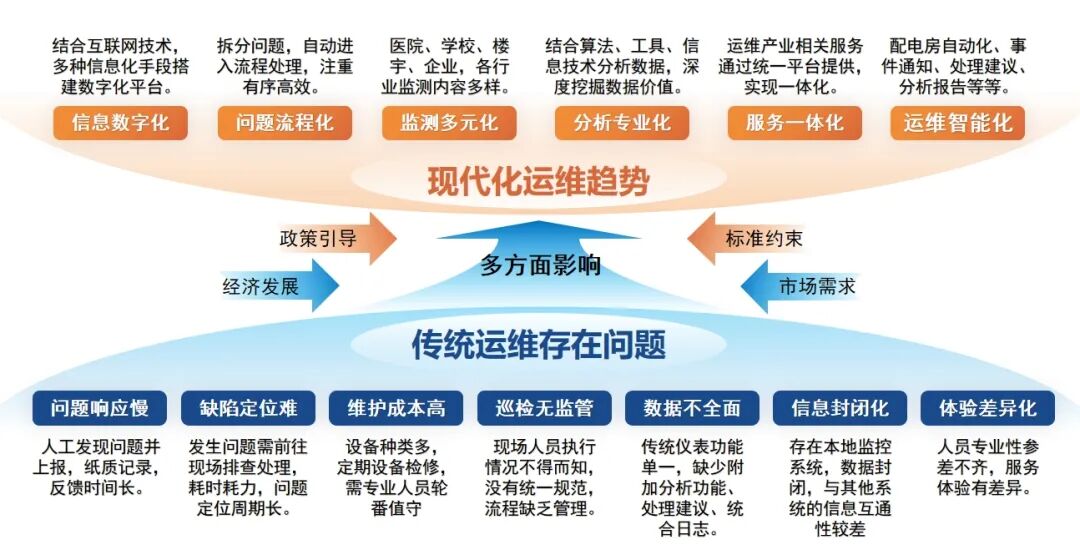

發展趨勢

“十三五"文件明確表示，十三五是我國全面建成小康社會的決勝期，深化改革的攻堅期，也是電力工業加快轉型發展的重要機遇期。其中多體現對于新能源的關注，以綠色發展為主線，涵蓋了“供應能力、電源結構、電網發展、綜合調節能力、節能減排、民生用電保障"6個目標。根據中國電力企業聯合會、電力設計規劃總院等發布的相關報告可知，我國能源消費以持續增長態勢穩定發展。

我國電力行業和電力系統是在不斷發展完善的，其規模也在不斷擴大，而配電相關設備又是電網穩定可靠運行的關鍵，努力提高電網安全運行能力、維護電力系統安全穩定成為用電安全的必然要求。龐大的電網規模和輸變配用電設備存量，使得電力系統智能運維成為保證電力設備健康安全、穩定運行的必要手段。

5

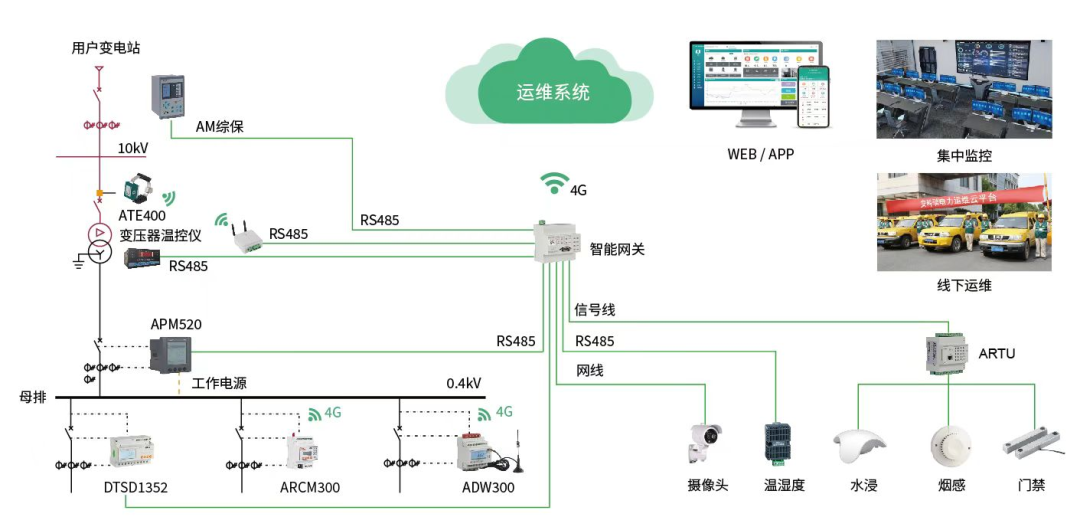

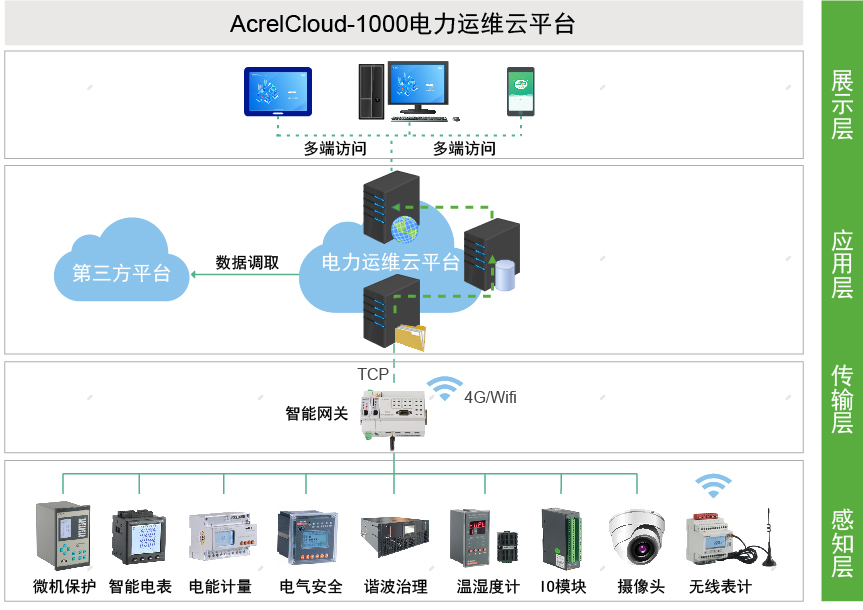

平臺架構

AcrelCloud-1000變電所運維云平臺基于互聯網+、大數據、移動通訊等技術開發的云端管理平臺，滿足用戶或運維公司監測眾多變電所回路運行狀態和參數、室內環境溫濕度、電纜及母線運行溫度、現場設備或環境視頻場景等需求。

6

軟件功能

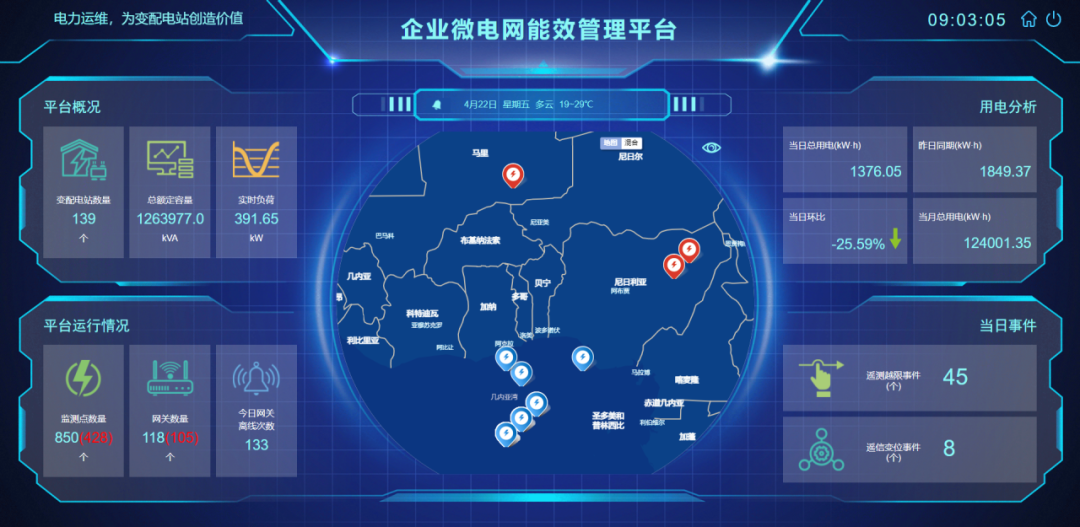

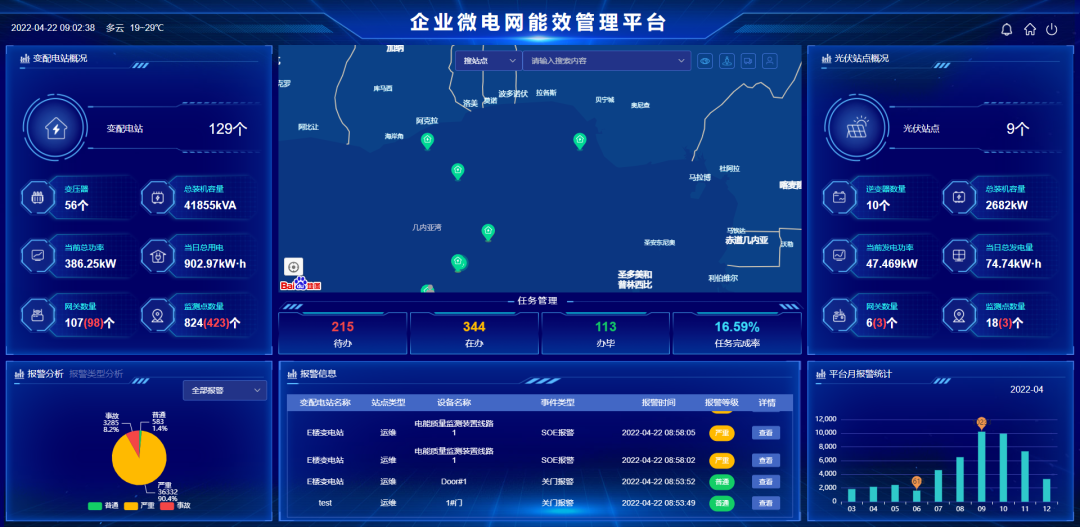

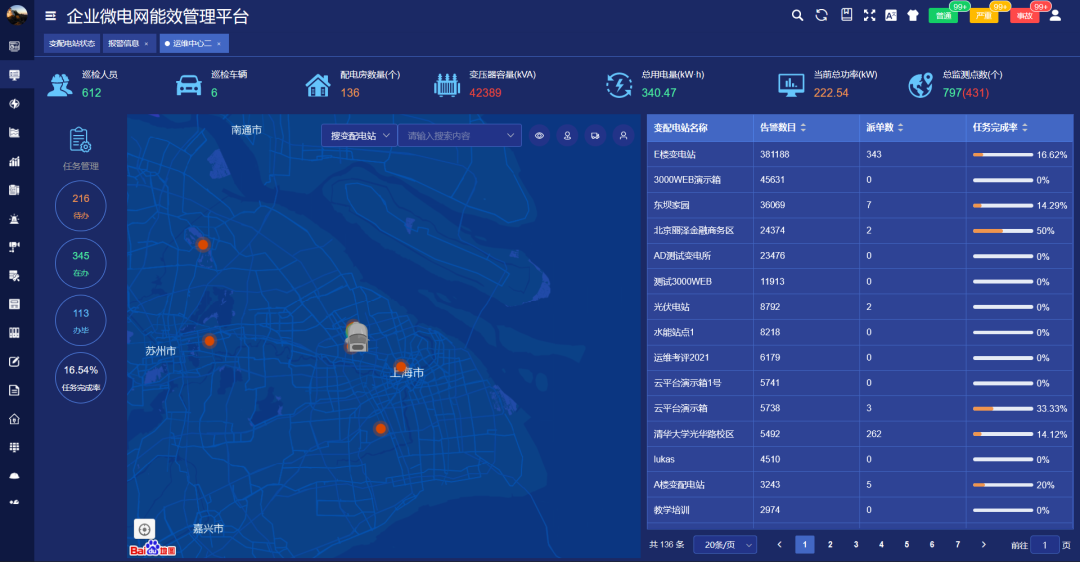

大屏展示

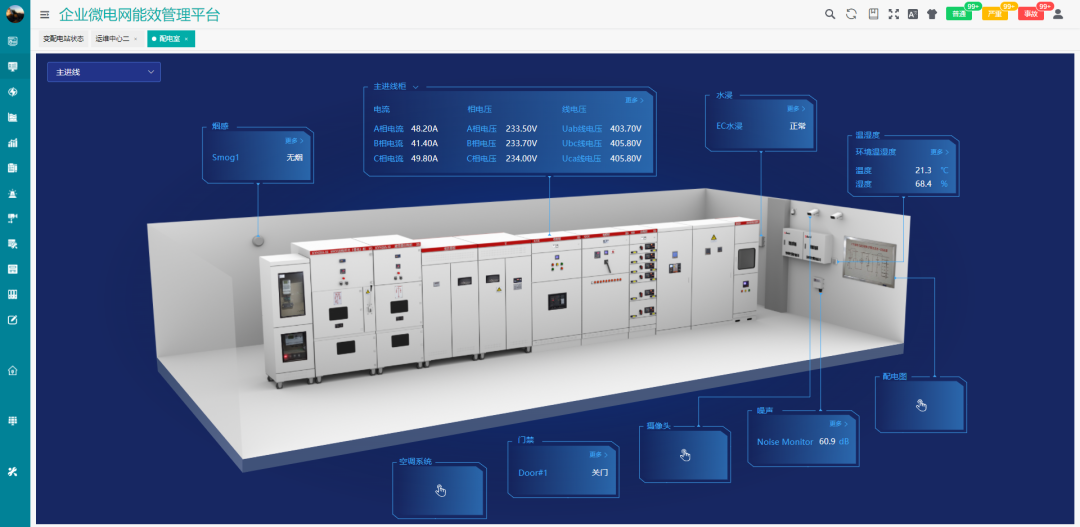

配電房3D監測

采用3D建模構圖，和配電房實際環境匹配

實時監測配電房?jī)?nèi)安裝的各類傳感器和柜體狀態

實時監測配電房進出線的電力運行狀態

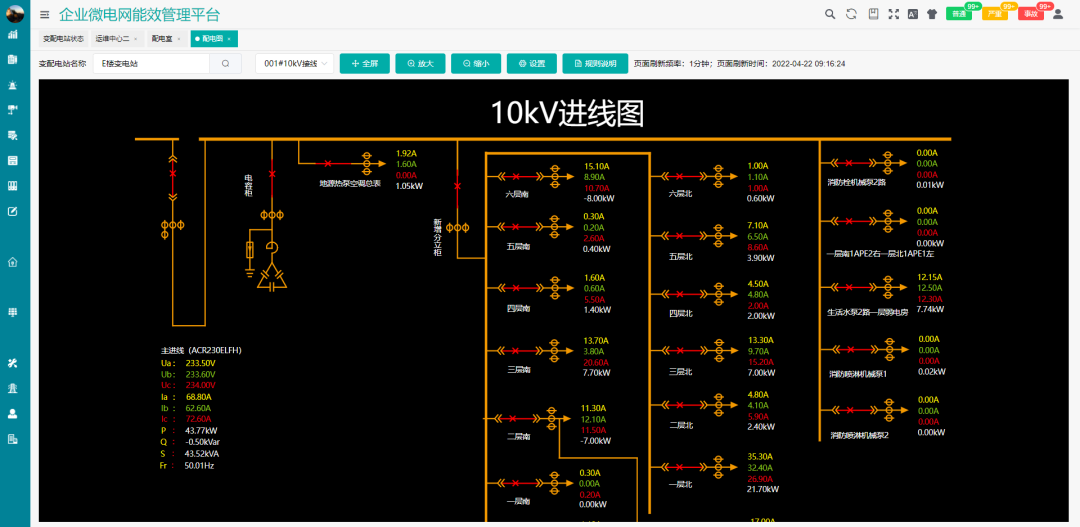

配電組態圖

實時在線監測變電所內各配電回路 的各項電力參數，通過配電主接線 圖整體了解配電運行情況

實時監測斷路器狀態，包括合閘位 置、分閘位置、彈簧儲能、接地刀 閘等

實時監測變電所內各變壓器運行狀 態，包括變壓器的負荷率、繞組或 油浸溫度、運行功率等

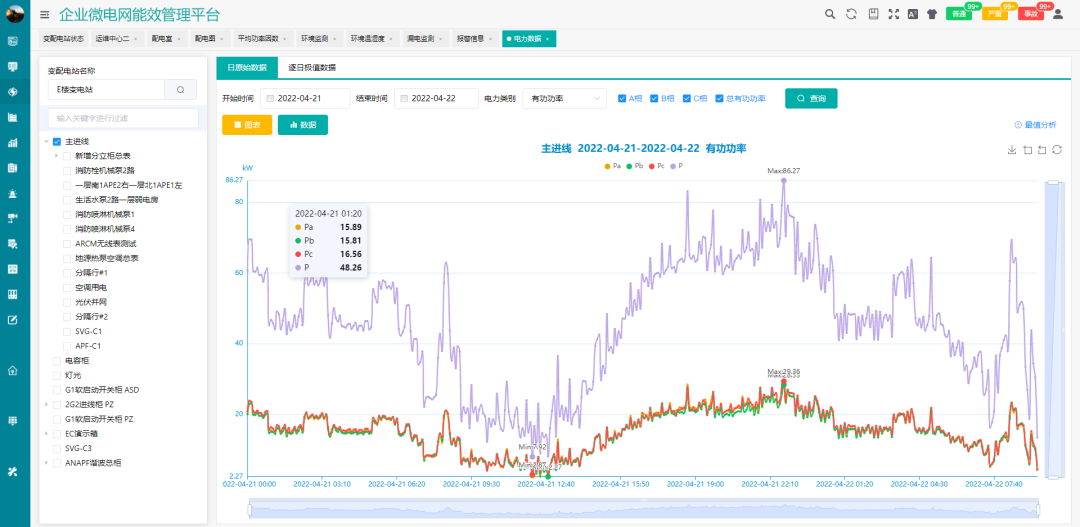

電力監測

電力數據顯示選定變電所選定回路的電力數據和曲線，包括電流、相電壓、線電壓、頻率、功率因數、有功功率、無功功率、視在功率、電壓、電流不平衡度等參數，曲線顯示統計期內最大、最小、平均值，并支持導出圖表；并支持支持逐日極值統計，方便用戶通過用戶通過表格查詢數據

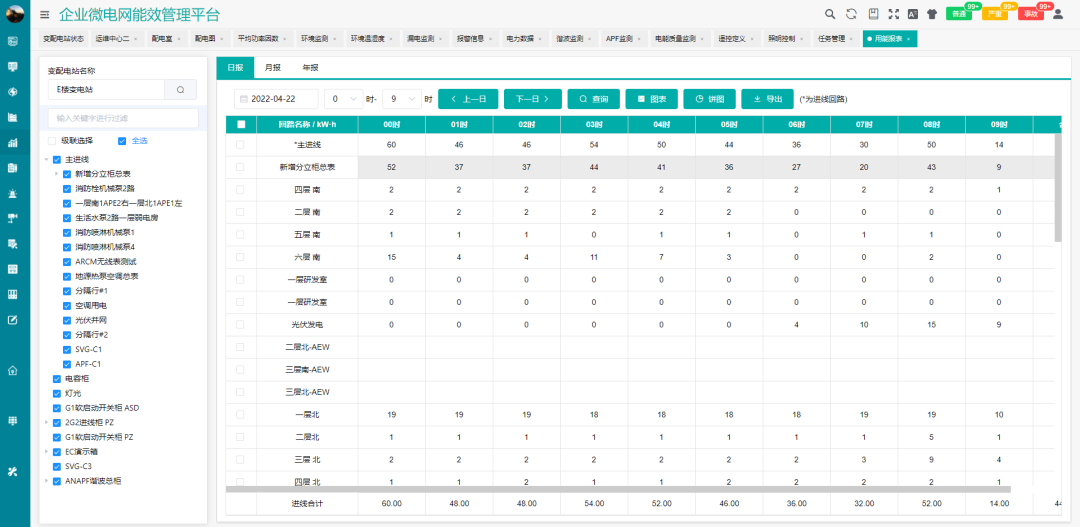

用能分析

用能報表顯示各回路的用能數據，包括日?qǐng)?bào)、月報、年報，日?qǐng)?bào)顯示分時用能，月報顯示分日用能，年報顯示分月用能，報表可以導出

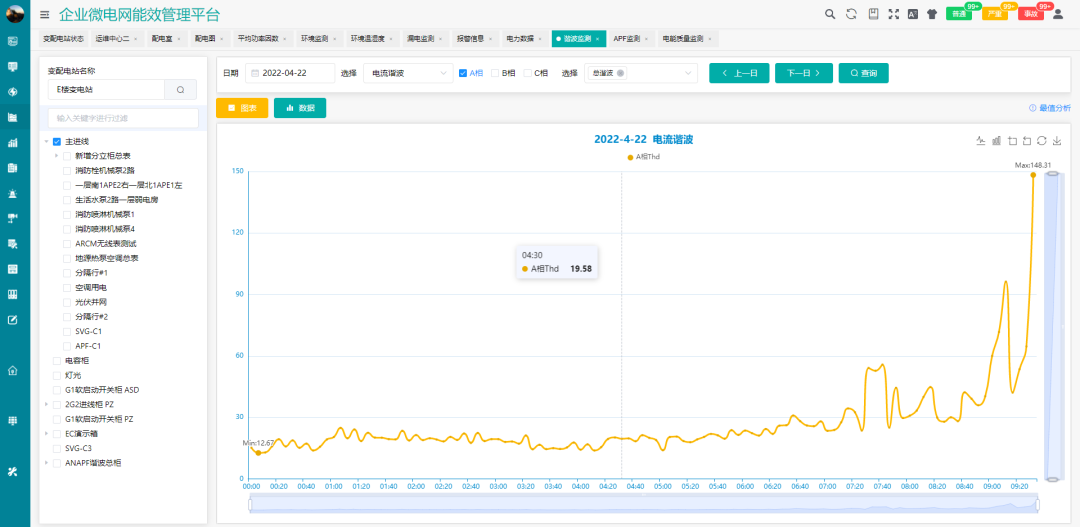

諧波監測

采集監測2-32次諧波含有率情況，協助用戶分析電力系統運行質量狀態

設備控制

支持遙信類設備的遠程控制、支持標準協議的遙調功能

提供控制的二次密碼確認，確保操作的安全可靠

支持特定型號儀表的消音、自檢、復位功能

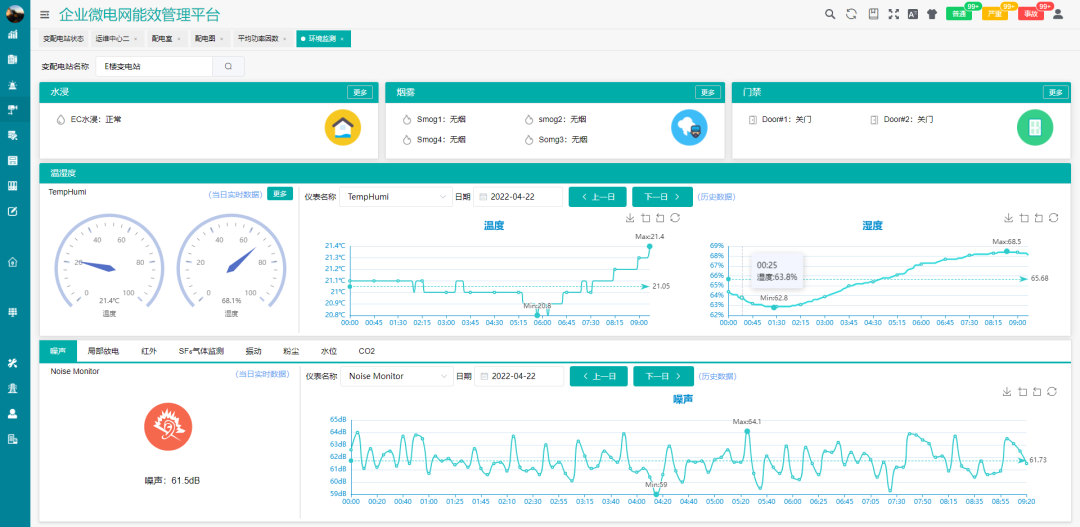

環境監測

通過在變電所中安裝門禁、煙霧探 測器、水浸探測器、紅外探測器， 實現變電所防侵入、火災報警、水 浸報警、小動物侵入報警等功能

 通過視頻攝像頭遠程監視變電所整 體運行環境，同時可實現視頻回放、 云臺控制、語音對講

 結合環境溫濕度傳感器、SF6傳感 器、局放傳感器，全面感知變電所 運行環境，實現變電所“安全運行、 提質增效"的管理目的

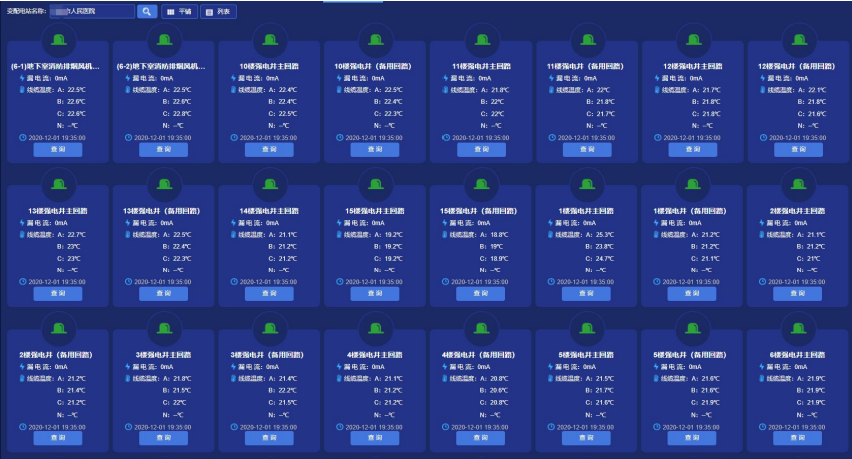

漏電監測

通過在高低壓開關柜內電纜接頭、斷 路器觸頭、刀閘開關、高壓電纜中間 頭等設備安裝電氣接點在線測溫裝置， 防止在運行過程中因氧化、松動、灰 塵等因素造成接點接觸電阻過大而發 熱成為安全隱患，提高設備安全保障

針對低壓用電環節各回路中的剩余電 流、溫度和故障電弧等進行監測，當 剩余電流越報警輸出，以提醒維 護人員進行安全檢查，防止因漏電引起的火災或人員危害事件的發生

報警通知

平臺可配置遙信變位報警（水浸、煙霧、門磁、開關跳閘等）、遙測越限報警（過壓、欠壓、過流、線纜溫度過高、繞組溫度過高等）、運行報警（儀表離線、網關離線等），報警上下限可根據現場情況靈活配置

告警實時性高，支持的種類多。現已維護近300種參數類型，800種告警類型，同時支持自定義參數的告警。使用特定型號的Anet網關可支持?jǐn)嚯妶?bào)警

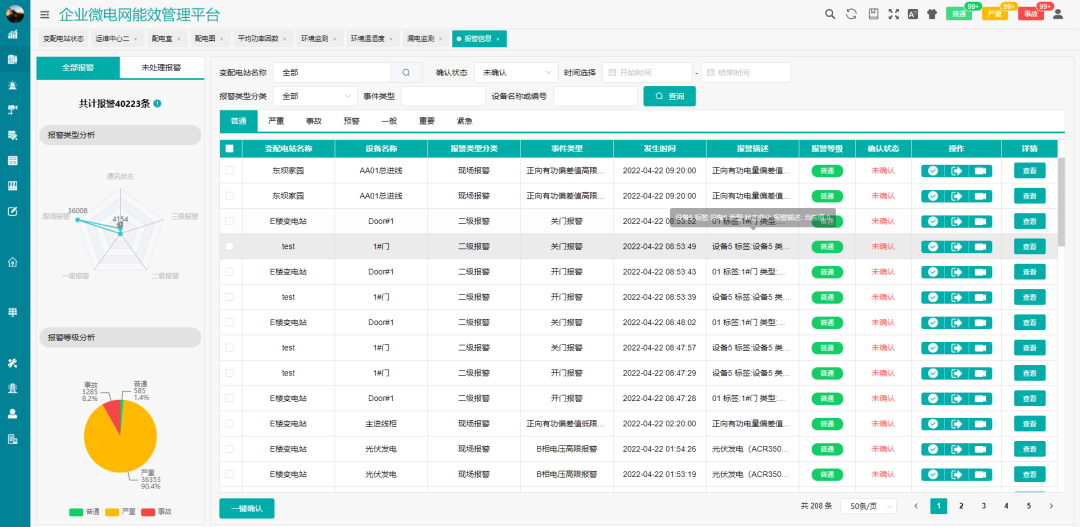

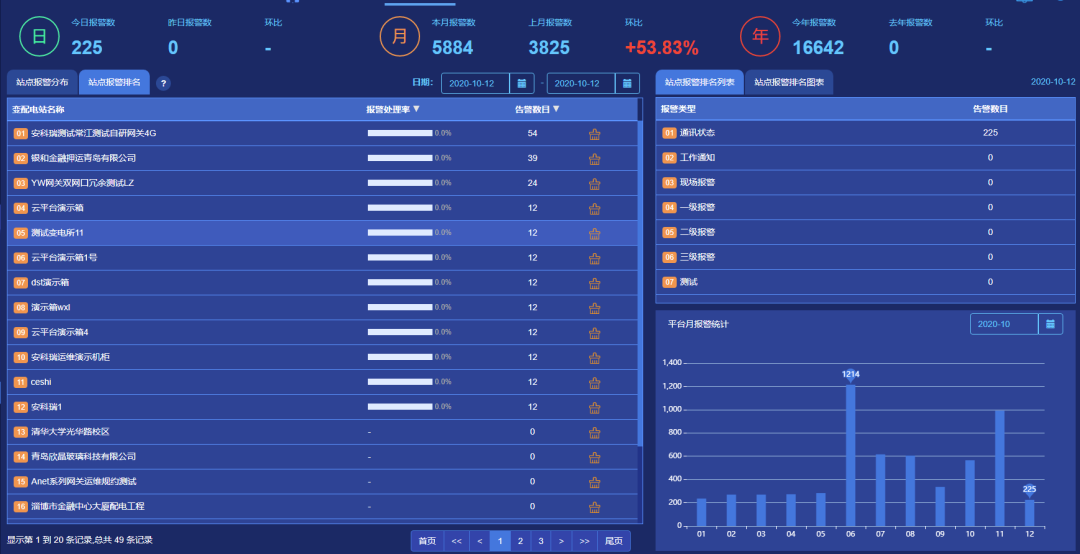

報警分析

實時分析平臺整體報警情況，統計日、月、年報警總數，協助用戶分析問題站點與原因

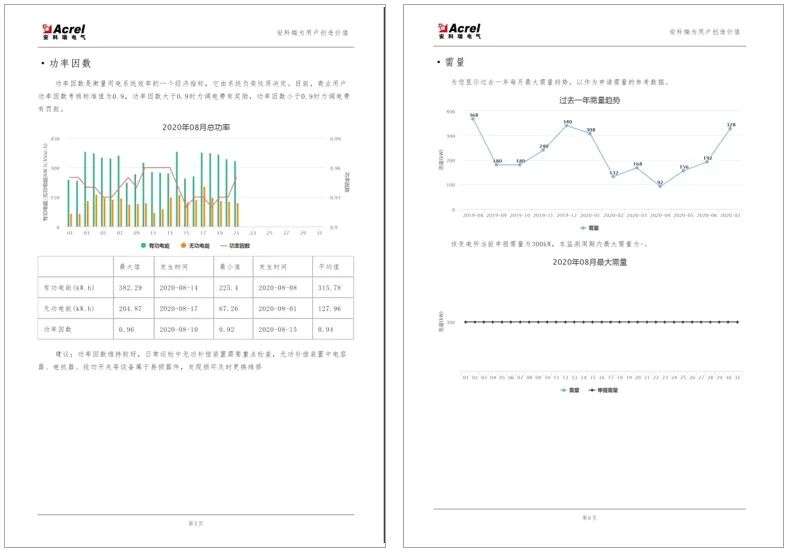

用戶分析報告

月度統計站點的用電情況、變壓器運行情況、諧波、不平衡度情況等問題

支持在線編輯，預置策略，能根據數據為客戶提供相關建議，支持pdf導出，支持功能選配，通過打鉤控制功能的顯示與隱藏

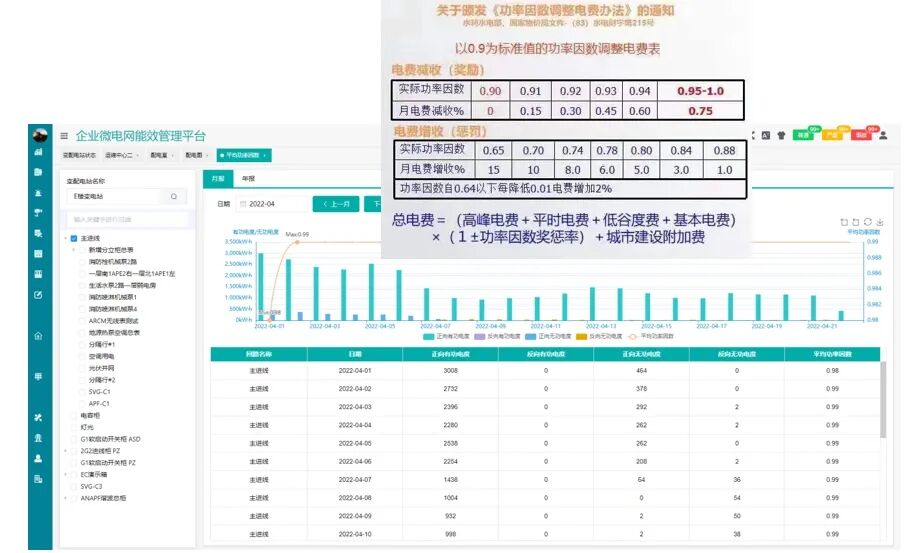

平均功率因數

在力調電費中，若以平均功率0.9作為力調電費考核標準，低于0.9，則會有一定電費罰款比例，高于0.9，會有一定電費獎勵比例，注意各地區政策不同。平臺通過監控平均功率因數變化，可及時向客戶推送相應平均功率因數報警信息

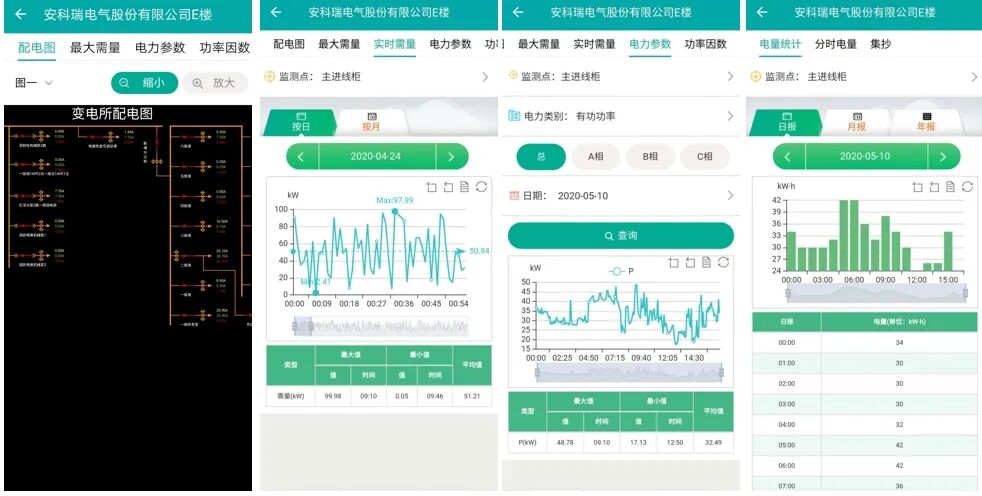

手機APP

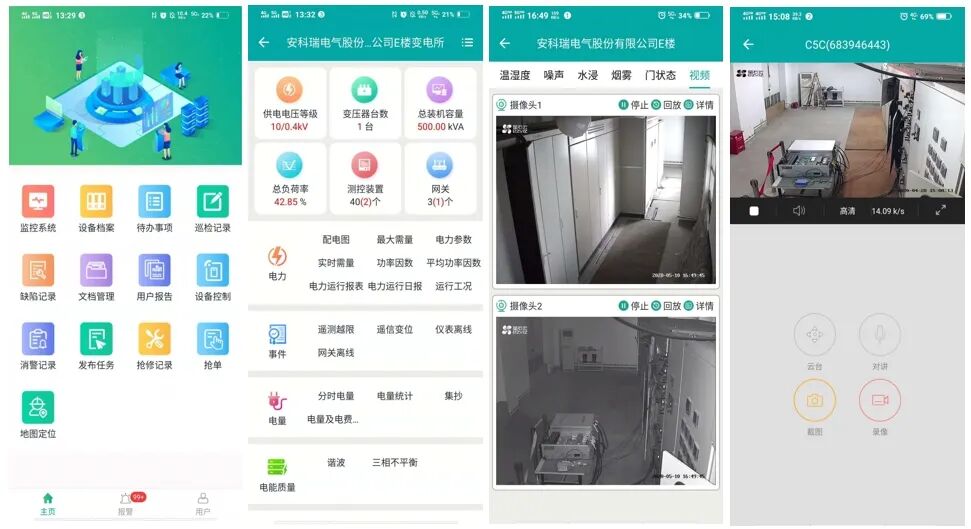

通過手機APP實現配電圖查看、視頻監視及回放、電力參數查詢、最大需量統計、用能分析，并可通過手機接收?qǐng)?bào)警、執行巡檢、記錄缺陷

通過手機APP實現配電圖查看、視頻監視及回放、電力參數查詢、最大需量統計、用能分析，并可通過手機接收?qǐng)?bào)警、執行巡檢、記錄缺陷

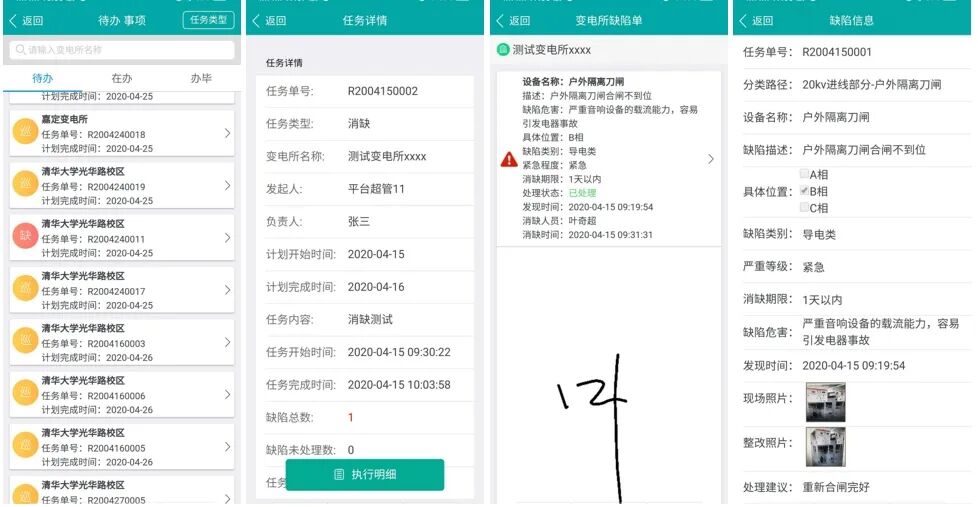

在手機app里面的待辦事項模塊，可以查看巡檢人員工單執行情況

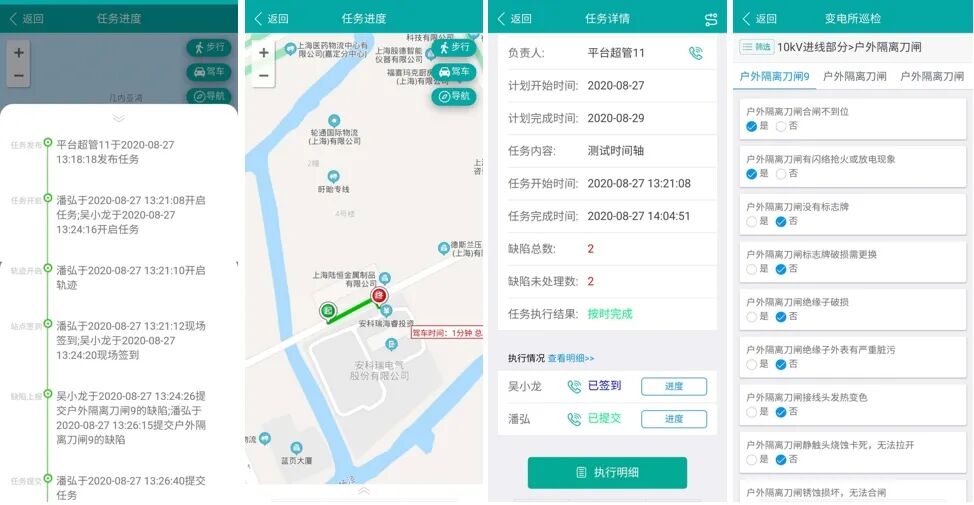

通過手機APP查看巡檢人員執行任務的路線，及流程進度

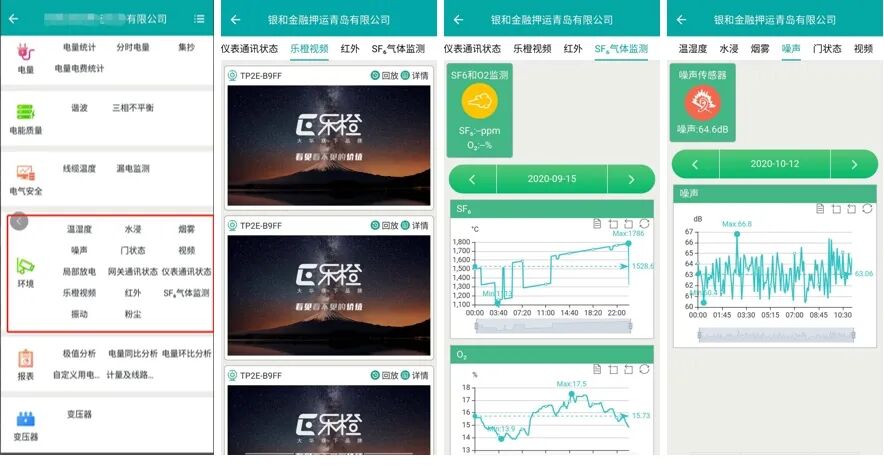

環境監控

支持溫濕度，水浸，煙霧，噪聲，門狀態，螢石視頻（螢石攝像機），局放，樂橙視頻（大華攝像機），紅外，有害氣體，振動，粉塵等環境參量的監測

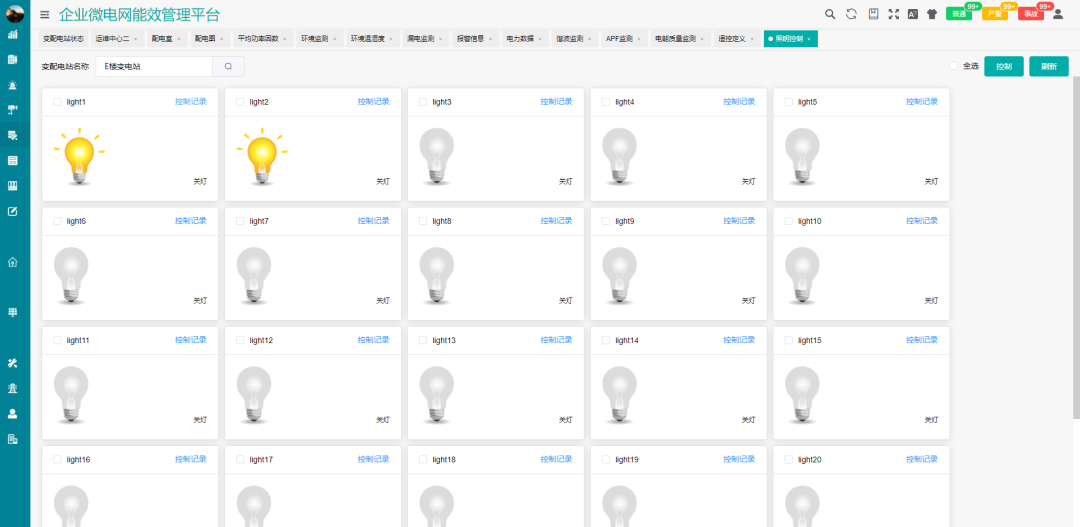

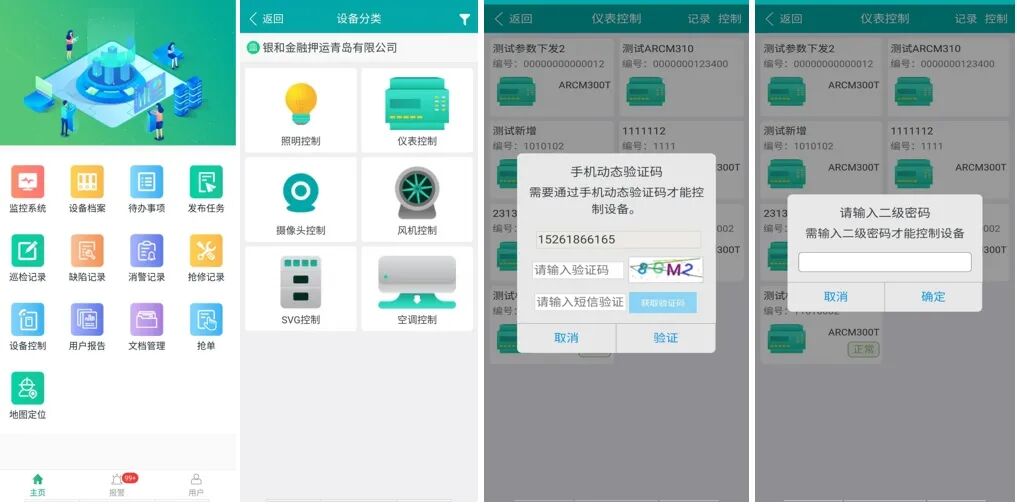

設備控制

設備控制目前支持照明，儀表控制（消音，復位，分合閘等），攝像托，風機，SVG控制，空調控制等，控制時可以選擇驗證方式，可以通過短信驗證或者操作密碼驗證遠程控制合法性

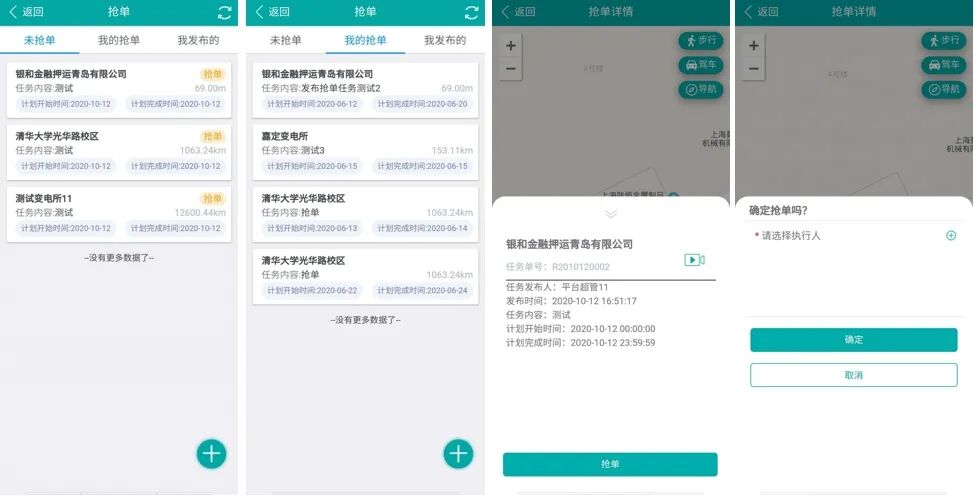

搶單

可以通過臨時派單，讓人員根據距離故障站點的距離，就近搶單，就近處理站點故障，留存處理記錄

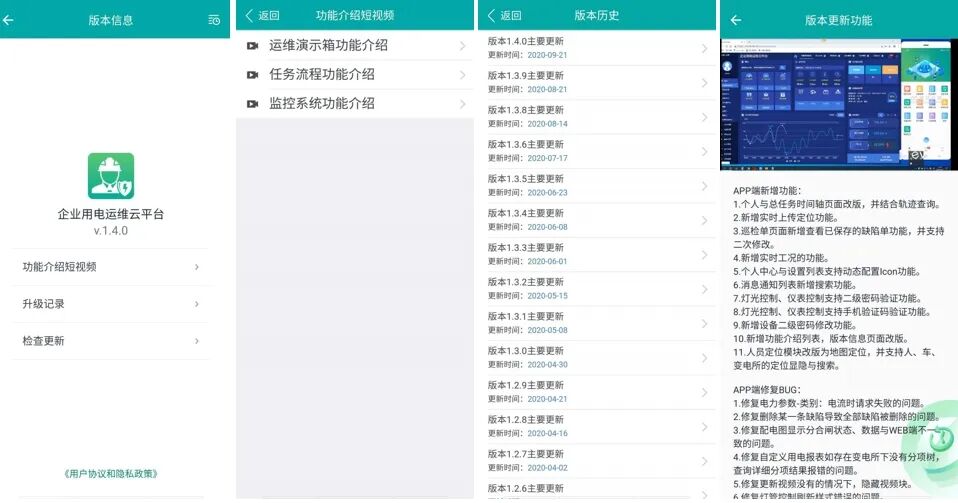

版本升級

通過掃碼安裝運維app后，每次系統升級，登錄app后，會有app推送提醒升級，可以查看升級內容，會有視頻介紹本次app和web版本升級的內容（新增功能，及修復的bug）

7

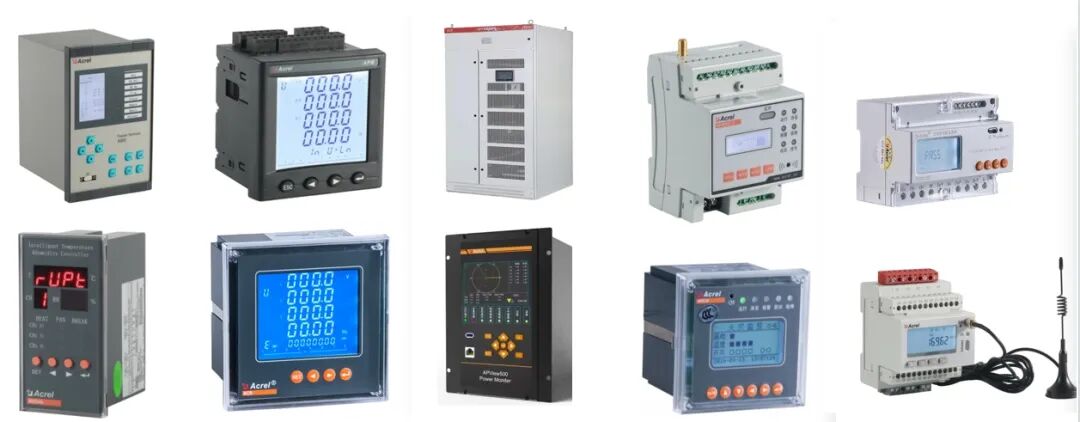

配套硬件

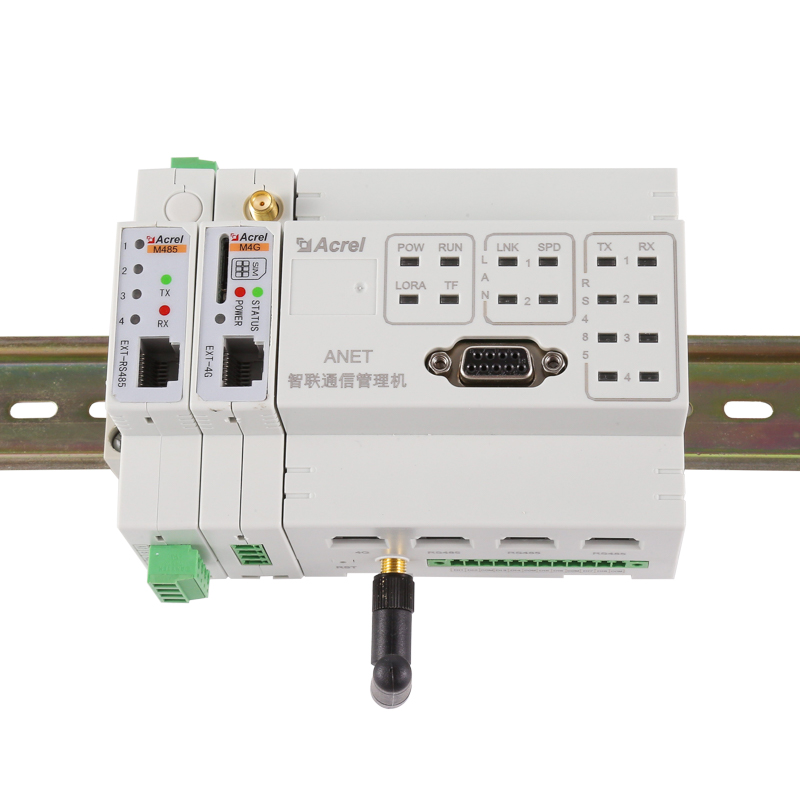

數據采集：ANet模塊網關系列

智能邊緣計算網關，采用模塊化設計，支持4G/485/WiFi網卡模塊的擴展。主模塊帶有豐富的硬件接口和強大的協議兼容能力。為監測平臺與采集設備之前提供規約轉換、透?jìng)鳌?shù)據加密壓縮、數據轉換、邊緣計算等多項功能。

8

結束語
