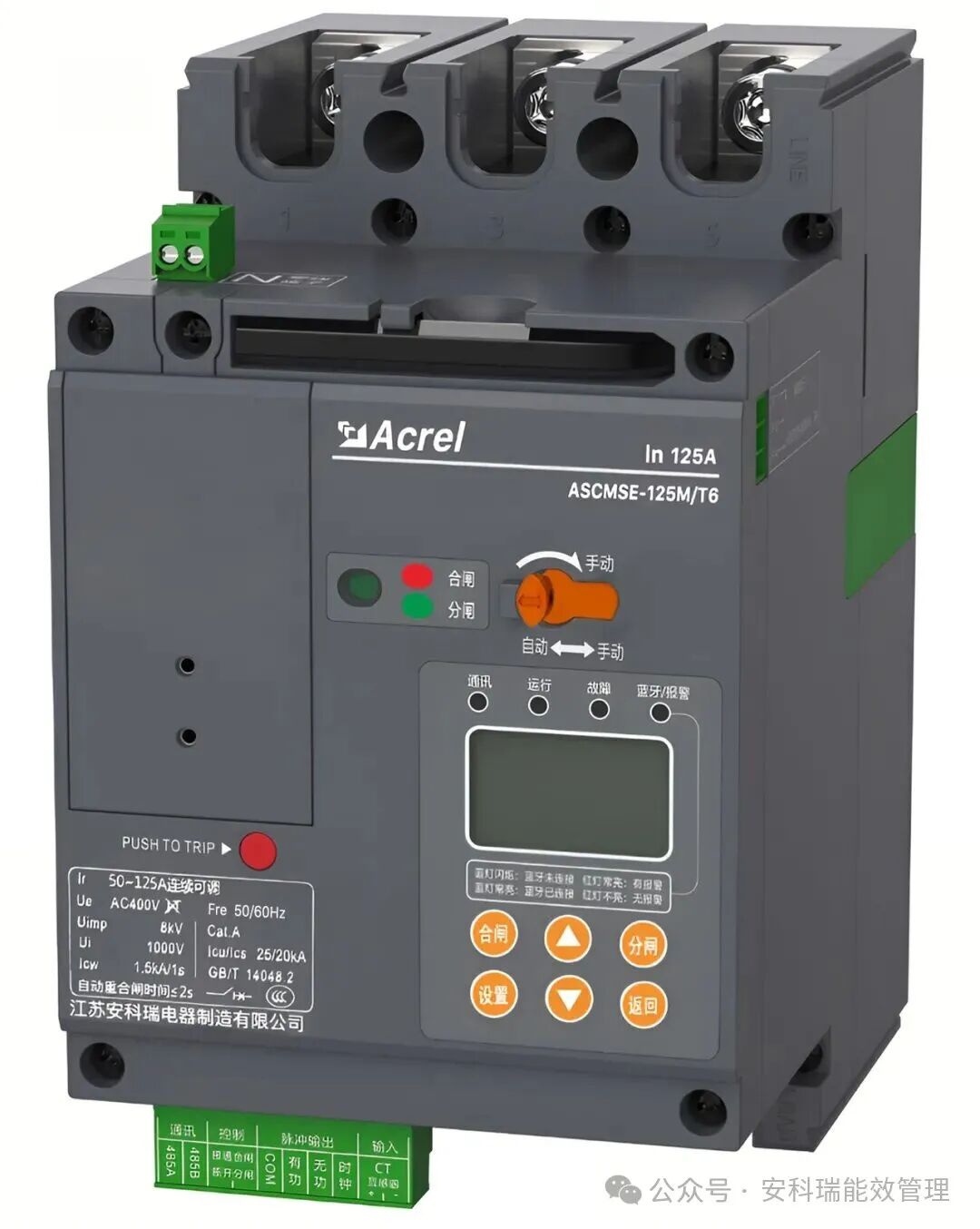

ASCM5E 系列智能塑殼斷路器的電氣參數與適用系統經過嚴格設計，確保適配主流低壓配電需求，同時覆蓋多類高要求應用場景。

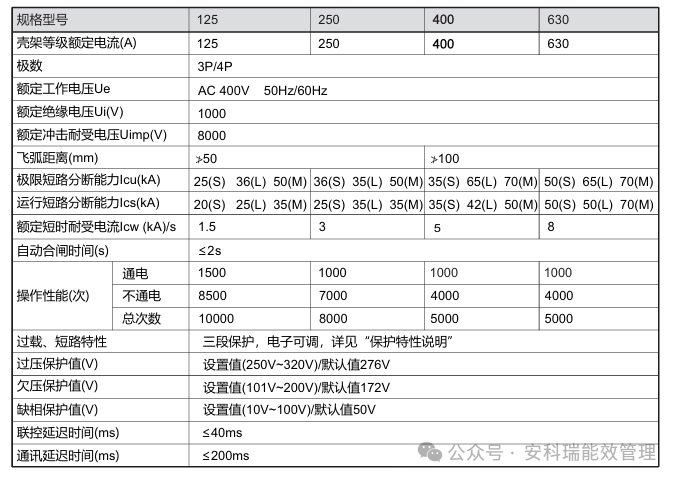

1. 核心電氣與系統參數

適用電源條件：交流 50Hz，額定電壓 400V；

額定電流范圍：50A~630A，滿足不同負荷規模需求；

配電系統類型：三相四線中性點直接接地系統，適配民用、工業常見配電架構；

合規性保障：符合 GB/T 14048.2《低壓開關設備和控制設備》、GB/T 22710《低壓斷路器用電子式控制器》國家標準，質量與安全性能達標。

2. 典型應用場所

憑借對供電連續性和安全性的強保障能力，廣泛應用于：

工業領域：生產線配電、車間動力柜；

商業領域：商場、寫字樓等大型建筑配電系統；

民用領域：住宅小區總配電箱、高層住宅配電間；

新能源領域：光伏并網柜，適配新能源發電場景的特殊保護需求（如孤島保護、發電質量監測）。

ASCM5E 以 “高性能 32 位 ARM 微處理器" 為核心，實現信號實時處理與智能控制，從保護、監測、控制、通訊四大維度，打造一體化解決方案。

（一）智能核心：有效處理，便捷交互

1. 硬件基礎：搭載高性能 32 位 ARM 微處理器，可實時完成電流、電壓、功率、電能、端子溫度等電氣參數的采集與分析，響應速度快，控制精度高；

2. 人機交互：配備液晶中 / 英文顯示屏，界面直觀友好，操作簡便，無需專業培訓即可完成基礎參數查看與設置。

（二）多方位保護：多場景故障全覆蓋，杜絕安全隱患采用 “電子式脫扣技術"（與電源電壓無關，動作穩定性不受電壓波動影響），疊加多重保護功能，覆蓋線路全類型風險：

• 基礎三段保護：長延時、短延時、瞬時保護，準確防御線路過載（長延時）、短路（短延時 / 瞬時）故障；

• 電壓異常保護：過壓保護（設定值 250V~320V，出廠默認 276V）、欠壓保護（設定值 101V~200V，出廠默認 172V）、失壓保護、缺相保護（設定值 10V~100V，出廠默認 30/50V）、缺零保護，避免電壓異常導致設備損壞；

• 特殊場景保護：溫度保護：端子及觸頭過溫度保護（整定值 50℃~120℃，默認 120℃，高溫動作延時 1s~999s），可選配進出線端接線排溫度監控；

• 新能源適配保護：被動式孤島保護、發電質量監測與保護、發電電流三相不平衡監測與保護；

• 精細化故障保護：有功需量超限、無功需量超限、電流突變、斷流、電壓 / 電流諧波含量及波形失真度保護；

• 故障溯源：自動識別并顯示跳閘類型（閉鎖、短路、過載、欠壓、過壓等），支持故障記錄的存儲、查詢與刪除，便于事后分析。

（三）準確監測與計量：數據可視化，能耗可追溯

實時監測：三相電源電壓、負荷電流、有功功率、無功功率、視在功率、功率因數等參數實時顯示，直觀掌握配電系統運行狀態；

高精度計量：

• 計量范圍：0.05In~1.2In，精度達 0.5s 級；

• 參數精度：電流、電壓至高 0.5s 級，有功、無功至高 1 級；

• 能耗統計：支持三相有功電量累計，為能耗管理與成本核算提供數據支撐。

（四）靈活控制與運維：遠程化、自動化，降低管理成本

• 多模式控制：支持遠程分合閘、定時分合閘、自動重合閘（電壓恢復后自動合閘），適配無人值守場景；可選時控、費控模式，滿足錯峰用電、節能管理需求；

• 四遙功能：實現 “遙信（狀態監測）、遙測（參數采集）、遙控（遠程控制）、遙調（參數修改）"，運維效率大幅提升；

• 便捷升級：支持在線遠程升級，無需拆卸設備即可更新固件，輕松維護精度等級。

（五）多模式通訊：無縫接入智能配電網絡

• 協議兼容：標配 Modbus 協議，支持 DL/T 645 協議并自動識別，適配多數配電自動化系統；

• 通訊方式：內置 HPLC（寬帶載波）可拔插模塊及微功率藍牙無線通訊，兼顧有線與無線需求；

• 注意：使用 HPLC 通訊時，需確保所有通訊設備處于同一變壓器下，避免通訊中斷。

1. 安裝環境要求

• 潔凈度：無導電粉塵、腐蝕性 / 易燃易爆氣體，無雨雪侵襲；

• 溫濕度：環境溫度 - 5℃~+40℃（日平均≤35℃），相對濕度≤50%（40℃時）；

• 海拔與磁場：海拔≤2000m，外磁場強度不超過地磁場 5 倍；

安裝方式：垂直安裝，確保通風散熱良好，避免積熱影響性能。

2. 接線規范

• 接線順序：上方為電源端（1、3、5 接 A、B、C 相，N 接零線），下方為負荷端（2、4、6 接 A、B、C 相，N接零線）；

• 導線要求：根據額定電流選擇合規截面積導線，導電部分不得外露超出外殼；接線后需安裝隔弧板；

• 螺釘力矩：M8（10N?m）、M10（12N?m）、M12（16N?m），確保接線牢固。

3. 安全操作禁忌

• 操作前提：安裝、維護前斷電；禁止?jié)袷植僮鳎O(shè)備工作時不得觸摸導電部位；

• 人員限制：安裝于非電工、未成年人觸及不到的位置，避免誤操作或觸電；

• 場景禁忌：嚴禁安裝于潮濕裸露、易燃易爆環境；光伏并網場景需檢查孤島保護功能是否正常。

4. 前期檢查

安裝前需核對產品型號、附件完整性，檢查設備無損壞，閱讀并遵循使用說明書操作。

安科瑞 ASCM5E 系列智能塑殼斷路器，并非傳統斷路器的簡單升級，而是集 “保護多方位化、監測準確化、控制自動化、通訊靈活化" 于一體的智能配電核心設備。無論是工業生產的連續供電需求、商業建筑的復雜負荷管理，還是民用住宅的安全用電保障，亦或是光伏并網的新能源適配場景，它都能以穩定的性能、便捷的運維、可靠的保護，為低壓配電系統筑起 “安全防線"，助力配電網絡向數字化、智能化升級。
